Förgasning är en avgörande process inom energi- och kemisk industri, och skal- och rörförgasare används ofta på grund av deras effektiva värmeöverföring och flexibilitet vid hantering av olika råvaror. En av de viktigaste aspekterna som kan påverka prestandan hos en skal och rörförgasare är gascirkulation. Som leverantör av skal- och rörförgasare har jag bevittnat första hand effekterna av gasåtercirkulation på förgasarens prestanda, och i den här bloggen kommer jag att fördjupa detaljerna om hur gasåtercirkulation påverkar skalet och rörförgasarens drift, effektivitet och produktkvalitet.
Förstå gasåtercirkulation i skal och rörförgasare
Innan du diskuterar effekterna av gasåtercirkulation är det viktigt att förstå vad gasåtercirkulation betyder i samband med en skal och rörförgasare. I en skal och rörförgasare förgasar råvaran i rören, och värmen som krävs för förgasning tillhandahålls av ett värmemedium som strömmar genom skalsidan. Gasåtercirkulation innebär att man tar en del av produktgasen från förgasningsutloppet och återförs - att införa den tillbaka i förgasningsinloppet. Denna återcirkulerade gas kan ha flera syften, såsom att kontrollera temperaturen, justera gaskompositionen och förbättra förgasningsreaktionerna.
Påverkan på temperaturfördelningen
En av de primära effekterna av gasåtercirkulation på ett skal och rörförgasare är dess inflytande på temperaturfördelningen inuti förgasaren. Den återcirkulerade gasen, som vanligtvis är vid en lägre temperatur jämfört med de heta gaserna i förgasaren, kan fungera som ett kylmedel. Genom att införa den återcirkulerade gasen vid inloppet kan den totala temperaturen vid förgasningsingången minskas. Detta är särskilt viktigt för att förhindra över - uppvärmning av råmaterialet vid inloppet, vilket kan leda till charbildning och fouling av rören.
Å andra sidan kan den återcirkulerade gasen också påverka temperaturprofilen längs rörets längd. När den återcirkulerade gasen blandas med det inkommande råmaterialet och värmemediet kan det förändra värmeöverföringsegenskaperna. I vissa fall kan gascirkulation hjälpa till att upprätthålla en mer enhetlig temperaturfördelning längs rören, vilket är fördelaktigt för förgasningsreaktionerna. En mer enhetlig temperatur säkerställer att råmaterialet förgasas mer effektivt, minskar bildningen av oreagerad kol och förbättrar den totala förgasningseffektiviteten.
Påverkan på gaskomposition
Gasåtercirkulation kan ha en djup inverkan på sammansättningen av produktgasen. Den återcirkulerade gasen innehåller olika komponenter såsom kolmonoxid (CO), väte (H₂), koldioxid (CO₂) och metan (CH₄). När denna gas införs i förgasaren deltar den i förgasningsreaktionerna. Till exempel kan CO₂ i den återcirkulerade gasen reagera med kolet i råmaterialet genom boudouard -reaktionen (C + CO₂ ↔ 2CO), vilket ökar produktionen av CO. På liknande sätt kan H₂ i den återcirkulerade gasen reagera med kolet för att bilda metan genom metanationsreaktionen (C + 2H₂ ↔ Ch₄).
Genom att justera återcirkulationshastigheten kan vi kontrollera de relativa andelarna av dessa komponenter i produktgasen. Detta är särskilt viktigt för applikationer där en specifik gaskomposition krävs. Till exempel, vid produktion av syntesgas för metanol eller Fischer - Tropsch -syntes, behövs ett specifikt förhållande av CO och H₂. GAS -återcirkulation ger ett sätt att finjustera gaskompositionen för att uppfylla dessa krav.
Effekt på reaktionskinetiken
Närvaron av återcirkulerad gas kan också påverka reaktionskinetiken i skalet och rörförgasaren. Den återcirkulerade gasen kan öka uppehållstiden för reaktanterna i förgasaren. När gasen återcirkuleras har den fler möjligheter att reagera med råmaterialet, vilket främjar slutförandet av förgasningsreaktionerna. Detta kan leda till en högre konvertering av råmaterialet och en ökning av utbytet av de önskade produkterna.
Dessutom kan den återcirkulerade gasen fungera som en katalysatorbärare i vissa fall. Den kan transportera aktiva arter eller radikaler som kan förbättra förgasningsreaktionerna. Till exempel kan den återcirkulerade gasen innehålla fria radikaler som kan initiera kedjereaktioner, påskynda nedbrytningen av råvaran och förbättra förgasningshastigheten.
Påverkan på värmeöverföring
Värmeöverföring är en kritisk faktor i utförandet av en skal och rörförgasare. GAS -återcirkulation kan påverka värmeöverföringsegenskaperna på flera sätt. För det första kan den återcirkulerade gasen ändra flödesmönstret inuti förgasaren. En högre återcirkulationshastighet kan öka turbulensen i gasflödet, vilket förbättrar den konvektiva värmeöverföringen mellan gasen och rörväggarna. Denna förbättrade värmeöverföring kan leda till effektivare uppvärmning av råmaterialet och bättre användning av värmemediet.
För det andra kan den återcirkulerade gasen också påverka strålningsvärmeöverföringen. Sammansättningen av den återcirkulerade gasen, särskilt närvaron av CO₂ och H₂O, kan påverka gasblandningens strålningsegenskaper. Dessa gaser är goda absorbenter och emitterar av infraröd strålning, vilket kan bidra till värmeöverföringsprocessen i förgasaren.
Operativa utmaningar och överväganden
Medan gasåtercirkulation erbjuder många fördelar, ger den också vissa operativa utmaningar. En av de viktigaste utmaningarna är kontrollen av återcirkulationshastigheten. Om recirkulationshastigheten är för hög kan det leda till en minskning av förgasningstemperaturen, vilket kan resultera i ofullständig förgasning och en produktgas med lägre kvalitet. Å andra sidan, om återcirkulationshastigheten är för låg, kan fördelarna med gasåtercirkulation, såsom förbättrad gaskomposition och temperaturkontroll, inte förverkligas fullt ut.
En annan utmaning är potentialen för fouling och korrosion. Den återcirkulerade gasen kan bära partiklar och föroreningar från förgasningsutloppet tillbaka till inloppet. Dessa partiklar kan avsätta på rörväggarna, minska värmeöverföringseffektiviteten och potentiellt orsaka blockeringar. Dessutom kan gasen innehålla frätande komponenter såsom svavelföreningar, som kan korrodera rören och andra komponenter i förgasaren.
Relaterade produkter för förgasningssystem

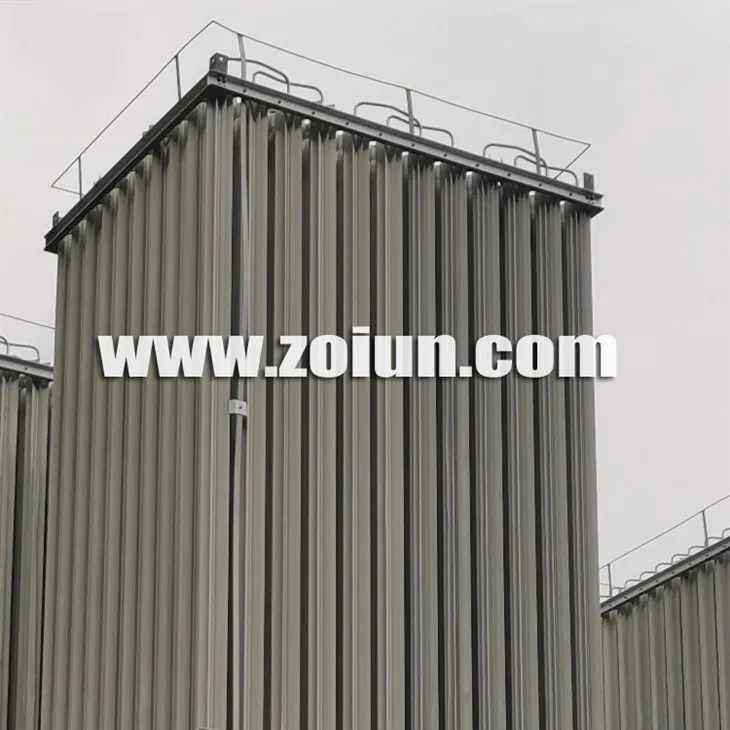

Förutom skal- och rörförgasare erbjuder vi också en rad relaterade produkter som kan förbättra prestandan för förgasningssystem. Till exempel vårStor omgivningsångareär utformad för att förånga flytande argon effektivt, som kan användas som en rensgas eller ett utspädningsmedel i förgasningsprocessen. VårHögtrycksförångare för LN2 Regas Stationär lämplig för förångning av flytande kväve, som kan användas för kylning eller inerterande ändamål i förgasaren. Och vårKryogena luftångareär idealiska för förångning av kryogena vätskor på en kostnad - effektivt och energi - effektivt sätt.
Slutsats och uppmaning till handling
Sammanfattningsvis är gasåtercirkulation ett kraftfullt verktyg som kan påverka prestandan hos en skal och rörförgasare avsevärt. Det kan förbättra temperaturfördelningen, justera gaskompositionen, förbättra reaktionskinetiken och påverka värmeöverföringsprocessen. Emellertid måste noggrant överväga återcirkulationshastigheten och potentialen för fouling och korrosion.
Om du är intresserad av att lära dig mer om våra skal- och rörförgasare eller någon av våra relaterade produkter, eller om du har specifika krav för din förgasningsprocess, uppmuntrar vi dig att kontakta oss för en detaljerad diskussion. Vårt team av experter är redo att ge dig anpassade lösningar och support för att hjälpa dig att uppnå bästa prestanda från ditt förgasningssystem.
Referenser
- Reed, TB, & Das, A. (1988). Handbook of Biomass neddragningsförgasare -motorsystem. Solar Energy Research Institute.
- Basu, P. (2010). Biomassförgasning och pyrolys: praktisk design och teori. Elsevier.
- Bridgwater, AV (2003). Förnybara bränslen och kemikalier genom termisk bearbetning av biomassa. Chemical Engineering Journal, 91 (1 - 3), 87 - 102.
